Schaufel-Abwicklung für eine achsiale (axial) Überdruckturbine ohne Geschwindigkeitsdifferenzen

Glasplattennegativ

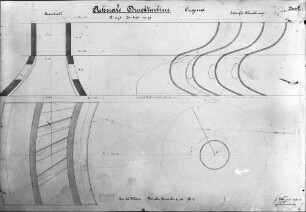

Technische Zeichnung (Schnittzeichnungen) zu Schaufelabwicklung, Laufrad und Leitrad in den Maßstäben 1:1, 1:5 und 1:10, mit Bemaßung; Maße: u. a. Hydraulischer Wirkungsgrad = ca. 0,85, Wassermenge Q = 1 m³/s, Gefälle H = 3 m, Turbinendurchmesser D = 1,2 m, b = 0,193, Drehzahl n = 80; Vermerke "Originalkonstruktion", "Sommersemester 1902 Klasse 1" (Vermerk zu Schulhalbjahr und Klassenstufe); Unterschrift des Direktors Gustav August Ehemann; Institutionsstempel Deutsche Müllerschule Dippoldiswalde. Die Zeichnung wurde am 11.08.1902 angefertigt. Es kann nicht sicher ermittelt werden, wann die Fotografie entstanden ist, auch wenn sich eine zeitnahe Anfertigung vermuten lässt. Es handelt sich vermutlich um ein mittels trockenem Gelatineverfahren hergestelltes Negativ. Diese Art der Glasplattennegative waren bis ca. 1930 allgemein im Umlauf.

Angaben zum Objekt

• Standort: Historische Mühle von Sanssouci, Potsdam
• Sammlung: Fotosammlung Deutsche Müllerschule Dippoldiswalde
• Inventarnummer: F-DMS-0066
• Maße: 18 x 24 cm
• Material/Technik: Negativverfahren Gelatine-Trockenplatte schwarz-weiß

Klassifikation und Themen

• Bezug (was): Berufsausbildung ; Turbine ; Wasserturbine ; Technische Zeichnung ; Radschaufel ; Laufrad ; Leitrad ; Axialturbine ; Überdruckturbine ; Mühlentechnik

Beteiligte, Orts- und Zeitangaben

• Ereignis: Herstellung
• (wann): 1900-1920
• (Beschreibung): Hergestellt ;
• Ereignis: Herstellung
• (wer): August Rüwe
• (wo): Dippoldiswalde
• (wann): 1902
• (Beschreibung): Vorlagenerstellung ;
• Ereignis: Vollendung
• (wer): Gustav August Ehemann (1864-)
• (wo): Dippoldiswalde
• (wann): 1902
• (Beschreibung): Unterzeichnet ;

Weitere Informationen

• Rechteinformation: Historische Mühle von Sanssouci
• Letzte Aktualisierung: 18.06.2024, 14:11 MESZ
