Technische Zeichnung : Projekt zu einer Mühle (Kombinationssystem) zur automatischen Vermahlung von ca. 400 Zentner Roggen oder einer Vermahlung von ca. 450 Zentner Weizen in 23 Stunden

Handzeichnung

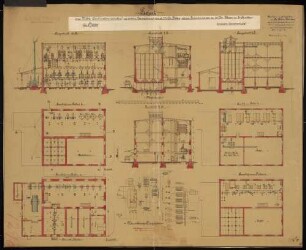

Darstellung einer mittels Lokomobil angetriebenen Mahlmühle. - Längsschnitte und Querschnitte. - Grundrisse der verschiedenen Ebenen. - Vermahlungsdiagramm. - Berechnungen. - Vermerk zum Titel "Erforderliche Betriebskraft effektiv 100 HP einschließlich elektrischer Beleuchtung und einschließlich Speicherbetrieb". - Vermerk zum Kopierverbot bzw. Nutzungsverbot durch andere Firmen (Stempel, handschriftlich). - Firmenstempel A. Wetzig.; Maßstab: 1:100

Angaben zum Objekt

• Standort: Deutsches Technikmuseum, Berlin
• Sammlung: A. Wetzig, Eisengiesserei und Maschinenfabrik für Mühlenbau
• Inventarnummer: IV.2.01-A 00157
• Maße: 1 Bl., 75,6 x 93,2 cm
• Material/Technik: Papier; Bleistift; Tusche (nur Altsignaturangabe und Ergänzungen)

Klassifikation und Themen

• Bezug (was): Dampfmaschine ; Lokomobil ; Mühle ; Getreidereinigung ; Speicher ; Dampfmühle ; Silo ; Getreidemühle ; Mahlgang ; Walzenstuhl ; Mahlmühle ; Getreidesilo ; Getreidespeicher ; Roggenmühle ; Roggenverarbeitung ; Weizenmühle ; Weizenverarbeitung ; Sichter ; Sichtmaschine
• Bezug (wo): Lutherstadt Wittenberg
