Handzeichnung

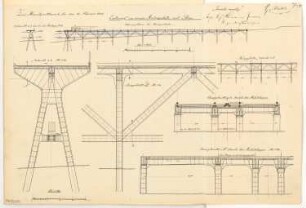

Anlegeplatz mit Slip Monatskonkurrenz Februar 1909: Lageplan 1:1000; Grundriss; Längsschnitt 1:200; 2 Maßstabsleisten
- Location
-
Architekturmuseum der Technischen Universität Berlin
- Inventory number
-
MK 72-090
- Measurements
-
Blattmaß: 41,4 x 60,9 cm
- Material/Technique
-
Tusche auf Karton
- Event
-
Herstellung
- (who)
-
Hermann Jentsch (1882-1925)
- (when)
-
1909
- DOI
- Rights
-
Architekturmuseum der TU Berlin, Inv. Nr. MK 72-090. Werk und Digitalisat sind gemeinfrei, aber wir freuen uns über einen Bildnachweis.
- Last update
-
28.04.2025, 1:46 PM CEST
